SCHNELLLADESTATIONEN

Schnellladestation 240 kW Modell UGV-A240CG-H50С240C240G240-D-RMH

Schnellladestation 240 kW Modell UGV-A240CG-H50С240C240G240-D-RMH

Name

Wert

AC-Eingang

Netzwerkverbindung

3P+N+PE (3P+PEN)

Eingangsspannung, V AC

400 ± 10%

Eingangsstrom, A

DC (ohne AC-Anschlüsse)

DC +T1

DC +T2

DC +T1+T2

397

428

430

462

Eingangsleistung, kW

DC (ohne AC-Anschlüsse)

DC +T1

DC +T2

DC +T1+T2

259

266

281

288

Frequenz, Hz

50/60

Standards

Sicherheit

IEC 61439-2, МЕК 62196-2;
DSTU EN 61851-1:2019;
DSTU EN 61851-22:2002;
DSTU EN 61851-23:2014;
DSTU EN 61851-24:2015;
DSTU EN 61439-1:2016

EMV

EN 61000-6-2: 2005; EN 61000-6-3: 2007 + A1: 2011

CHAdeMO

Рев. 0.9.1, рев.1.0.1 (kompatibel)
Stecker JEVS G105



GB/T

GBT18487

Ladeanschlüsse

Ladeanschlüsse (max. Stk.)

4* (4DC, 3DC+1AC, 2DC+2AC)

DC-Anschluss

CCS Combo 1

CCS Combo 2

GBT

CHAdeMO

Ausgangsspannung, V DC

150-1000

150-1000

150-1000

150-500

Ausgangsstrom, A

500A Spitze

500A Spitze

300A Spitze

125A

Leistungsfaktor (bei 50 % Last)

> 0.97

Effizienz

> 94%

AC-Anschluss

Steckdose/Kabel

AC-Anschluss (Typ)

Typ 1

Typ 2

Maximale Ausgangsleistung, kW

7

22

Ausgangsspannung, V AC

230 ± 10%

400 ± 10%

Ausgangsstrom, A

0-32

0-32

Allgemein

Arbeitstemperatur, ˚C

-30 vor + 50

Lagertemperatur, ˚C

-30 vor + 50

Relative Luftfeuchtigkeit

5% vor 95% (ohne Kondensation)

IP-Schutzklasse

IP55 (Platzierung: innen und außen)

Abmessungen max. (B x H x T), mm

1300 x 2200 x 870

Gewicht, kg

490

Eigenverbrauchskapazität:

– im Standby-Modus, Di

– mit integrierter Stillstandsheizung, W

– mit integrierter Belüftung, W

100

600

300

Geräuschpegel (bei Volllast), dB

<55

Andere

Interne Schnittstelle

OCPP 1.6

Authentifizierungs-/Abrechnungssysteme

RFID, mobile Anwendungen; Berechnung nach Zeit / kW (nach Kundenwunsch)

Verbindung

Ethernet / UMTS (3G-Modem) / LTE 4G/Wi-Fi

Kompatibilität

Laut DSTU EN 61851-1:2014

Vorsichtsmaßnahmen

DC-Seite (Ausgang)

Isolationskontrolle

AC-Seite (Ausgang)

Schutzabschalteinrichtung (SPD)

Hersteller UGV Chargers
Art des Stroms DC
Anzahl der Häfen 4
Steckertyp CCS Combo 1, CCS Combo 2, GBT, CHAdeMO
Länge des Kabels 4,5 m
Art der Ausführung Auf dem Boden
Leistung, kW 240

Schnellladestation 80 kW Modell UGV-A102CG-H50C80G80T22-D-RMH

Stationäre Ladestation mit vier Anschlüssen zum schnellen Aufladen von Elektrofahrzeugen mit CCS 2-, GB/T-, CHAdeMO-Kabel und Typ-2-Steckdose, zum Aufladen von Elektrofahrzeugen mit einer Leistung von bis zu 80 kW (CCS-Kabel), 50 kW (CHAdeMO-Kabel), 80 kW (GB/T-Kabel), 22 kW (Typ-2-Steckdose).

Name des ParametersBedeutung
Eingangsspannung, V AC400 ± 10 %
Frequenz, Hz50/60
Stromversorgungsschema3P+N+PE (3P+PEN)
Ausgangsspannung, V DC150 … 1000
Ausgangsspannung, V AC (Typ 2)400
Maximale Leistungsaufnahme, kW105,6

Eigenverbrauchsleistung:

  • im Standby-Modus, W
  • bei aktivierter Antikondensationsheizung, W
  • bei aktivierter Belüftung, W
    • 100
    • 600
    • 300
Anzahl der Ladeanschlüsse4
Länge des CHAdeMO-Kabels, m5
Leistung maximaler Anschluss CHAdeMO-Kabel, kW50 (150 … 550 V DC)
Auflade-ModusModus 4
LadestandardCHAdeMO
CCS-Kabellänge, m5
Maximale Leistung des CCS-Kabelanschlusses, kW80 (150 … 1000 V DC)
Auflade-ModusModus 4
LadestandardCCS
GB/T Kabellänge, m5
Maximalleistung Anschluss GB/T-Kabel, kW80 (150 … 1000 V DC)
Auflade-ModusModus 4
LadestandardGBT18487
Leistung maximale Anschlussdose Typ 2, kW22 (32 A)
Auflade-ModusModus 3
LadestandardTyp 2
Einhaltung von Vorschriften (Normen)МЕК 62196-2
DSTU EN 61851-1:2014
DSTU EN 61851-22:2015
DSTU EN 61851-24:2015
DSTU EN 61439-1:2016
Isolationswiderstand bei 2500 V, GΩ6.4

Schnellladestation 80 kW Modell UGV-A102CG-H50C80G80T22-D-RMH

Schnellladestation 160 kW Modell UGV-A182СG-H50С160Т22-D-RMH

Schnellladestation 160 kW Modell UGV-A182СG-H50С160Т22-D-RMH

Stromversorgungsnetz: 400 V AC
Leistungsabgabe: 182 kW (160 DC + 22 AC)

  • СCS2

Leistung: 160 kW (mit einem DC-Anschluss) / 120 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 350 A (400 A Spitze)
Ausgangsspannung: 200 – 1000 V
Kabellänge: 5 m.

  • СHAdeMO

Leistungsabgabe: 50 kW (mit einem DC-Anschluss) / 40 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 125 A
Ausgangsspannung: 200 – 500 V
Kabellänge: 5 m.

  • Typ 2 (MENNEKES)

Leistung: 22 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 400 V
Länge des Kabels: 5 m.

Netzwerk: GPRS, 3G, 4G, WiFi
Schnittstellenprotokoll: OSSR 1.6
NFC/RFID-Kartenleser: eingebaut (für die Autorisierung)
LED-Anzeige der Betriebsmodi der Station
Schutzart: IP55 / IK10
Material: lackierter Stahl
Gesamtabmessungen (BxHxT): 800x1900x600
Gewicht: 390 kg
Betriebstemperatur: -25 °C bis +50 ºC
AC-Eingangsleistung: 200 kW / 320A
Übereinstimmung mit den Normen: IEC 62196-2, DSTU EN 61851-1:2014, DSTU EN 61851-22:2015, DSTU EN 61851-24:2015, DSTU EN 61439-1:20

HerstellerUGV Chargers
Stromstärke, AССS 2 – 350 A (400 A Spitze), CHAdeMO – 125 A, Typ 2
Art des StromsAC, DC
Anzahl der Häfen4
SteckertypССS2 , CHAdeMO , Typ 2
Länge des Kabels5 m
Art der AusführungAuf dem Boden
Leistung, kW160

Schnellladestation 160 kW Modell UGV-A189CG-H50C160T22J7-D-RMH

Stromversorgungsnetz: 400 V AC
Leistung: 189 kW (160 DC + 22+7 AC)

  • СCS2

Leistung: 160 kW (mit einem DC-Anschluss)/120 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 350 A (400 A Spitze)
Ausgangsspannung: 200 – 1000 V
Kabellänge: 4,5 m.

  • СHAdeMO

Leistungsabgabe: 50 kW (mit einem DC-Anschluss) / 40 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 125 A
Ausgangsspannung: 200 – 500 В
Kabellänge: 4,5 m.

  • Typ 2 (MENNEKES)

Leistung: 22 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 400 V
Länge des Kabels: 4,5 m.

  • Typ 1 (J1772)

Leistungsabgabe: 7 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 230 V
Länge des Kabels: 4,5 m.

Netzwerk: GPRS, 3G, 4G, WiFi
Schnittstellenprotokoll: OSSR 1.6
NFC/RFID-Kartenleser: eingebaut (für die Autorisierung)
LED-Anzeige der Betriebsmodi der Station: ja
Schutzart: IP55 / IK10
Material: lackierter Stahl
Gesamtabmessungen (BxHxT): 800x1900x600
Gewicht: 390 kg
Betriebstemperatur: -25 °C bis +50 ºC
AC-Eingangsleistung: 200 kW / 320A
Übereinstimmung mit den Normen: IEC 62196-2, DSTU EN 61851-1:2014, DSTU EN 61851-22:2015, DSTU EN 61851-24:2015, DSTU EN 61439-1:201

HerstellerUGV Chargers
Stromstärke, AССS 2 – 350 A (400 A Spitze), CHAdeMO – 125 A, Typ 2/Typ 1 – 32 A
Art des StromsAC, DC
Anzahl der Häfen4
SteckertypССS2 , CHAdeMO , Typ 2, Typ 1
Länge des Kabels4,5 m
Art der AusführungAuf dem Boden
Leistung, kW160

Schnellladestation 160 kW Modell UGV-A189CG-H50C160T22J7-D-RMH

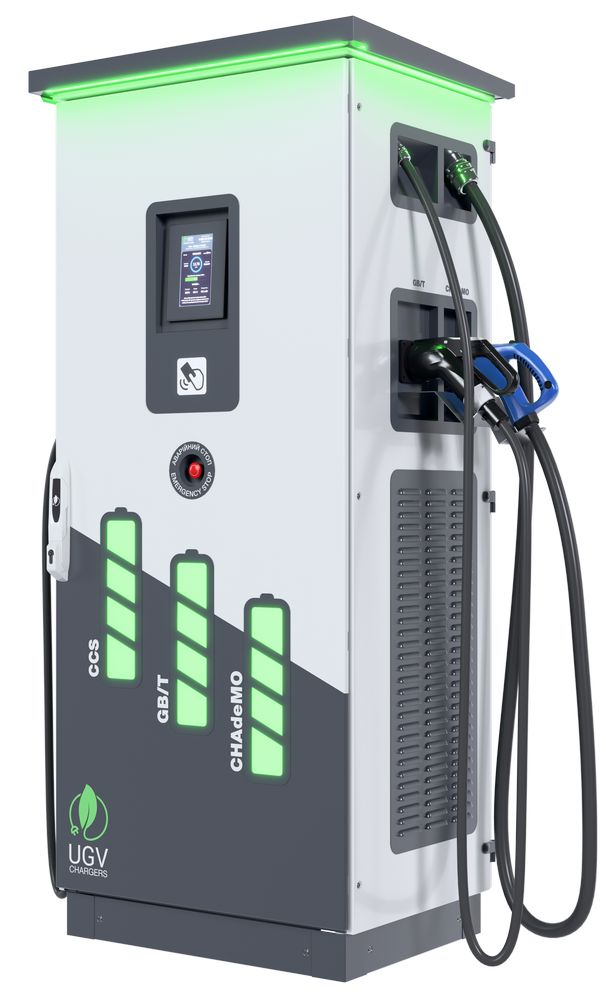

Schnellladestation 120 kW Modell UGV-A149CG-H50C120T22J7-D-RMH

Schnellladestation 120 kW Modell UGV-A149CG-H50C120T22J7-D-RMH

Stromversorgungsnetz: 400 V AC
Leistung: 149 kW (120 DC + 22+7 AC)

  • СCS2

Leistung: 120 kW (mit einem DC-Anschluss) / 80 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 350 A (400 A Spitze)
Ausgangsspannung: 200 – 1000 V
Kabellänge: 4,5 m.

  • СHAdeMO

Leistungsabgabe: 50 kW (mit einem DC-Anschluss) / 40 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 125 A
Ausgangsspannung: 200 – 500 V
Kabellänge: 4,5 m.

  • Typ 2 (MENNEKES)

Leistung: 22 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 400 V
Länge des Kabels: 4,5 m.

  • Typ 1 (J1772)

Leistungsabgabe: 7 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 230 V
Länge des Kabels: 4,5 m.

Netzwerk: GPRS, 3G, 4G, WiFi
Schnittstellenprotokoll: OSSR 1.6
NFC/RFID-Kartenleser: eingebaut (für die Autorisierung)
LED-Anzeige der Betriebsmodi der Station: ja
Schutzart: IP55 / IK10
Material: lackierter Stahl
Gesamtabmessungen (BxHxT): 800x1900x600
Gewicht: 350 kg
Betriebstemperatur: -25 °C bis +50 ºC
AC-Eingangsleistung: 160 kW / 250A
Übereinstimmung mit den Normen: IEC 62196-2, DSTU EN 61851-1:2014, DSTU EN 61851-22:2015, DSTU EN 61851-24:2015, DSTU EN 61439-1:201

HerstellerUGV Chargers
Stromstärke, AССS 2 – 350 A (400 A Spitze), CHAdeMO – 125 A, Typ 2/Typ 1 – 32 A
Art des StromsAC, DC
Anzahl der Häfen4
SteckertypССS2 , CHAdeMO , Typ 2, Typ 1
Länge des Kabels4,5 m
Art der AusführungAuf dem Boden
Leistung, kW120

Schnellladestation 120 kW Modell UGV-A142СG-H50C120T22-D-RMH

Stromversorgungsnetz: 400 V AC
Leistung: 142 kW (120 DC + 22AC)

  • СCS2

Leistung: 120 kW (mit einem DC-Anschluss) / 80 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 350 A (400 A Spitze)
Ausgangsspannung: 200 – 1000 V
Kabellänge: 5 m.

  • СHAdeMO

Leistungsabgabe: 50 kW (mit einem DC-Anschluss) / 40 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 125 A
Ausgangsspannung: 200 – 500 V
Kabellänge: 5 m

  • Typ 2 (MENNEKES)

Leistung: 22 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 400 V
Länge des Kabels: 5 m

Netzwerk: GPRS, 3G, 4G, WiFi
Schnittstellenprotokoll: OSSR 1.6
NFC/RFID-Kartenleser: eingebaut (für die Autorisierung)
LED-Anzeige der Betriebsmodi der Station: ja
Schutzart: IP55 / IK10
Material: lackierter Stahl
Gesamtabmessungen (BxHxT): 800x1900x600
Gewicht: 350 kg
Betriebstemperatur: -25 °C bis +50 ºC
AC-Eingangsleistung: 160 kW / 250A
Übereinstimmung mit den Normen: IEC 62196-2, DSTU EN 61851-1:2014, DSTU EN 61851-22:2015, DSTU EN 61851-24:2015, DSTU EN 61439-1:201

HerstellerUGV Chargers
Stromstärke, AССS 2 – 350 A (400 A Spitze), CHAdeMO – 125 A, Typ 2 – 32 A
Art des StromsAC, DC
Anzahl der Häfen3
SteckertypССS2 , CHAdeMO , Typ 2
Länge des Kabels5 m
Art der AusführungAuf dem Boden
Leistung, kW120

Schnellladestation 120 kW Modell UGV-A142СG-H50C120T22-D-RMH

Schnellladestation 80 kW Modell UGV-A102СG-H50C80T22-D-RMH

Schnellladestation 80 kW Modell UGV-A102СG-H50C80T22-D-RMH

Stromversorgungsnetz: 400 V AC
Leistung: 102 kW (80 DC + 22AC)

  • СCS2

Leistung: 80 kW (mit einem DC-Anschluss) / 40 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 200 A (225 A Spitze)
Ausgangsspannung: 200 – 1000 V
Kabellänge: 5 m.

  • СHAdeMO

Leistungsabgabe: 50 kW (mit einem DC-Anschluss) / 40 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 125 A
Ausgangsspannung: 200 – 500 V
Kabellänge: 5 m

  • Typ 2 (MENNEKES)

Leistung: 22 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 400 V
Länge des Kabels: 5 m

Netzwerk: GPRS, 3G, 4G, WiFi
Schnittstellenprotokoll: OSSR 1.6
NFC/RFID-Kartenleser: eingebaut (für die Autorisierung)
LED-Anzeige der Betriebsmodi der Station: ja
Schutzart: IP55 / IK10
Material: lackierter Stahl
Gesamtabmessungen (BxHxT): 800x1900x600
Gewicht: 290 kg
Betriebstemperatur: -25 °C bis +50 ºC
AC-Eingangsleistung: 160 kW / 250A
Übereinstimmung mit den Normen: IEC 62196-2, DSTU EN 61851-1:2014, DSTU EN 61851-22:2015, DSTU EN 61851-24:2015, DSTU EN 61439-1:201

HerstellerUGV Chargers
Stromstärke, AССS 2 – 200 A (225 A Spitze), CHAdeMO – 125 A, Typ 2 – 32 A
Art des StromsAC, DC
Anzahl der Häfen3
SteckertypССS2 , CHAdeMO , Typ 2
Länge des Kabels4,5 m
Art der AusführungAuf dem Boden
Leistung, kW80

Schnellladestation 80 kW Modell UGV-A109CG-H50C80T22J7-D-RMH

Stromversorgungsnetz: 400 V AC
Leistung: 109 kW (80 DC + 22+7 AC)

  • СCS2

Leistung: 80 kW (mit einem DC-Anschluss) / 40 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 200 A (225 A Spitze)
Ausgangsspannung: 200 – 1000 V
Kabellänge: 4,5 m.

  • СHAdeMO

Leistungsabgabe: 50 kW (mit einem DC-Anschluss) / 40 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 125 A
Ausgangsspannung: 200 – 500 V
Kabellänge: 4,5 m

  • Typ 2 (MENNEKES)

Leistung: 22 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 400 V
Länge des Kabels: 4,5 m

  • Typ 1 (J1772)

Leistungsabgabe: 7 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 230 V
Länge des Kabels: 4,5 m

Netzwerk: GPRS, 3G, 4G, WiFi
Schnittstellenprotokoll: OSSR 1.6
NFC/RFID-Kartenleser: eingebaut (für die Autorisierung)
LED-Anzeige der Betriebsmodi der Station: ja
Schutzart: IP55 / IK10
Material: lackierter Stahl
Gesamtabmessungen (BxHxT): 800x1900x600
Gewicht: 290 kg
Betriebstemperatur: -25 °C bis +50 ºC
AC-Eingangsleistung: 160 kW / 250A
Übereinstimmung mit den Normen: IEC 62196-2, DSTU EN 61851-1:2014, DSTU EN 61851-22:2015, DSTU EN 61851-24:2015, DSTU EN 61439-1:201

HerstellerUGV Chargers
Stromstärke, AССS 2 – 200 A (225 A Spitze), CHAdeMO – 125 A, Typ 2/Typ 1 – 32 A
Art des StromsAC, DC
Anzahl der Häfen4
SteckertypССS2 , CHAdeMO , Typ 2, Typ 1
Länge des Kabels4,5 m
Art der AusführungAuf dem Boden
Leistung, kW80

Schnellladestation 80 kW Modell UGV-A109CG-H50C80T22J7-D-RMH

Schnellladestation 60 kW Modell UGV-A89CG-H50C60T22J7-D-RMH

Schnellladestation 60 kW Modell UGV-A89CG-H50C60T22J7-D-RMH

Stromversorgungsnetz: 400 V AC
Leistung: 89 kW (60 DC + 22+7 AC)

  • СCS2

Leistungsabgabe: 60 kW (mit einem DC-Anschluss) / 30 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 150 A (165 A Spitze)
Ausgangsspannung: 200 – 1000 V
Kabellänge: 4,5 m

  • СHAdeMO

Leistungsabgabe: 50 kW (mit einem DC-Anschluss) / 30 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 125 A
Ausgangsspannung: 200 – 500 V
Kabellänge: 4,5 m

  • Typ 2 (MENNEKES)

Leistung: 22 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 400 V
Länge des Kabels: 4,5 m

  • Typ 1 (J1772)

Leistungsabgabe: 7 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 230 V
Länge des Kabels: 4,5 m

Netzwerk: GPRS, 3G, 4G, WiFi
Schnittstellenprotokoll: OSSR 1.6
NFC/RFID-Kartenleser: eingebaut (für die Autorisierung)
LED-Anzeige der Betriebsmodi der Station: ja
Schutzart: IP55 / IK10
Material: lackierter Stahl
Gesamtabmessungen (BxHxT): 800x1900x600
Gewicht: 290 kg
Betriebstemperatur: -25 °C bis +50 ºC
AC-Eingangsleistung: 160 kW / 250A
Übereinstimmung mit den Normen: IEC 62196-2, DSTU EN 61851-1:2014, DSTU EN 61851-22:2015, DSTU EN 61851-24:2015, DSTU EN 61439-1:201

HerstellerUGV Chargers
Stromstärke, AССS 2 – 150 A (165 A Spitze), CHAdeMO – 125 A, Typ 2/Typ 1 – 32 A
Art des StromsAC, DC
Anzahl der Häfen4
SteckertypССS2 , CHAdeMO , Typ 2, Typ 1
Länge des Kabels4,5 m
Art der AusführungAuf dem Boden
Leistung, kW60

Schnellladestation 60 kW Modell UGV-A82СG-H50C60T22-D-RMH

Stromversorgungsnetz: 400 V AC
Leistung: 82 kW (60 DC + 22 AC)

  • СCS2

Leistung: 60 kW (mit einem DC-Anschluss) / 30 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 150 A (165 A Spitze)
Ausgangsspannung: 200 – 1000 V
Kabellänge: 4,5 m

  • СHAdeMO

Leistungsabgabe: 50 kW (mit einem DC-Anschluss) / 30 kW (mit zwei DC-Anschlüssen parallel)
Ausgangsstrom: 125 A
Ausgangsspannung: 200 – 500 V
Kabellänge: 4,5 m

  • Typ 2 (MENNEKES)

Leistung: 22 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 400 V
Länge des Kabels: 4,5 m

Netzwerk: GPRS, 3G, 4G, WiFi
Schnittstellenprotokoll: OSSR 1.6
NFC/RFID-Kartenleser: eingebaut (für die Autorisierung)
LED-Anzeige der Betriebsmodi der Station: ja
Schutzart: IP55 / IK10
Material: lackierter Stahl
Gesamtabmessungen (BxHxT): 800x1900x600
Gewicht: 290 kg
Betriebstemperatur: -25 °C bis +50 ºC
AC-Eingangsleistung: 160 kW / 250A
Übereinstimmung mit den Normen: IEC 62196-2, DSTU EN 61851-1:2014, DSTU EN 61851-22:2015, DSTU EN 61851-24:2015, DSTU EN 61439-1:201

HerstellerUGV Chargers
Stromstärke, AССS 2 – 150 A (165 A Spitze), CHAdeMO – 125 A, Typ 2 – 32 A
Art des StromsAC, DC
Anzahl der Häfen3
SteckertypССS2 , CHAdeMO , Typ 2
Länge des Kabels4,5 m
Art der AusführungAuf dem Boden
Leistung, kW60

Schnellladestation 60 kW Modell UGV-A82СG-H50C60T22-D-RMH

Schnellladestation 40 kW Modell UGV-A47CG-H40J7-RM

Schnellladestation 40 kW Modell UGV-A47CG-H40J7-RM

Stromversorgungsnetz: 400 V AC
Leistung: 47 kW (40 DC + 7 AC)

  • СHAdeMO

Leistungsabgabe: 40 kW
Ausgangsstrom: 100 A
Ausgangsspannung: 200 – 500 V
Länge des Kabels: 4,5 m

  • Typ 1 (J1772)

Leistungsabgabe: 7 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 230 V
Länge des Kabels: 4,5 m

Netzwerk: GPRS, 3G, 4G, WiFi
Schnittstellenprotokoll: OSSR 1.6
NFC/RFID-Kartenleser: eingebaut (für die Autorisierung)
LED-Anzeige der Betriebsmodi der Station: ja
Schutzart: IP55 / IK10
Material: lackierter Stahl
Gesamtabmessungen (BxHxT): 800x1900x600
Gewicht: 350 kg
Betriebstemperatur: -25 °C bis +50 ºC
AC-Eingangsleistung: 160 kW / 250A
Übereinstimmung mit den Normen: IEC 62196-2, DSTU EN 61851-1:2014, DSTU EN 61851-22:2015, DSTU EN 61851-24:2015, DSTU EN 61439-1:201

HerstellerUGV Chargers
Stromstärke, ACHAdeMO – 125 A, Typ 1 – 32 A
Art des StromsAC, DC
Anzahl der Häfen2
SteckertypCHAdeMO , Typ 1
Länge des Kabels4,5 m
Art der AusführungAuf dem Boden
Leistung, kW40

Schnellladestation 40 kW Modell UGV-A62CG-H40T22-RM

Stromversorgungsnetz: 400 V AC
Leistung: 62 kW (40 DC + 22 AC)

  • СHAdeMO

Leistungsabgabe: 40 kW
Ausgangsstrom: 100 A
Ausgangsspannung: 200 – 500 V
Länge des Kabels: 4,5 m

  • Typ 2 (MENNEKES)

Leistungsabgabe: 22 kW
Ausgangsstrom: 32 A
Ausgangsspannung: 400 V
Länge des Kabels: 4,5 m

Netzwerk: GPRS, 3G, 4G, WiFi
Schnittstellenprotokoll: OSSR 1.6
NFC/RFID-Kartenleser: eingebaut (für die Autorisierung)
LED-Anzeige der Betriebsmodi der Station: ja
Schutzart: IP55 / IK10
Material: lackierter Stahl
Gesamtabmessungen (BxHxT): 800x1900x600
Gewicht: 350 kg
Betriebstemperatur: -25 °C bis +50 ºC
AC-Eingangsleistung: 160 kW / 250A
Übereinstimmung mit den Normen: IEC 62196-2, DSTU EN 61851-1:2014, DSTU EN 61851-22:2015, DSTU EN 61851-24:2015, DSTU EN 61439-1:201

HerstellerUGV Chargers
Stromstärke, ACHAdeMO – 125 A, Typ 2 – 32 A
Art des StromsAC, DC
Anzahl der Häfen2
SteckertypCHAdeMO , Typ 2
Länge des Kabels4,5 m
Art der AusführungAuf dem Boden
Leistung, kW40

Schnellladestation 40 kW Modell UGV-A62CG-H40T22-RM
