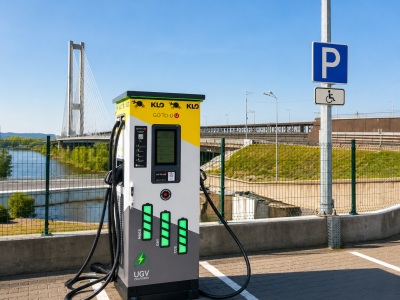

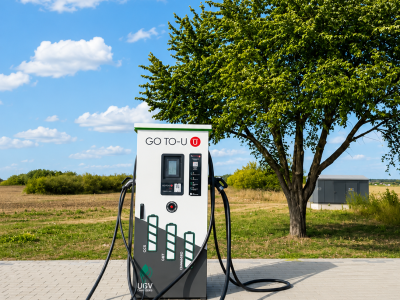

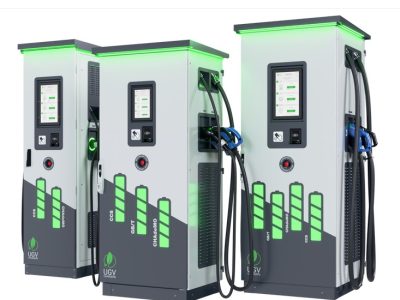

Nabíjacie stanice UGV Chargers pre elektromobily

Názov

Hodnota

AC vstup

Sieťové pripojenie

3P+N+PE (3P+PEN)

Vstupné napätie, V AC

400 ± 10%

Vstupný prúd, A

DC +T1+T2

462

Vstupný výkon, kW

DC +T1+T2

288

Frekvencia, Hz

50/60

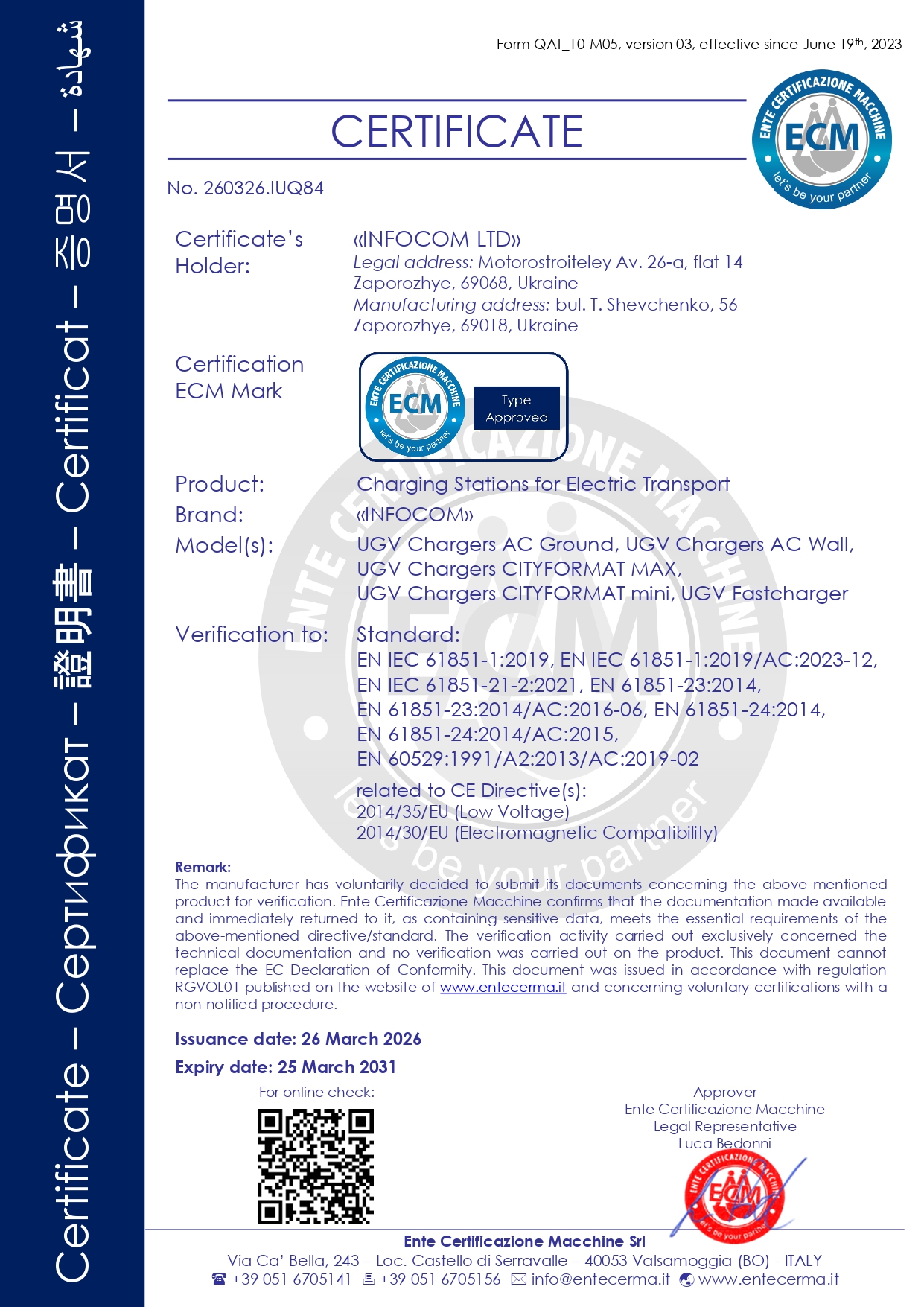

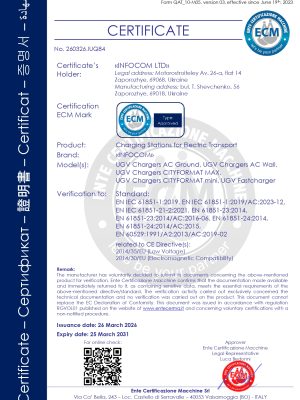

Normy

Bezpečnosť

IEC 61439-2, МЕК 62196-2;

DSTU EN 61851-1:2019;

DSTU EN 61851-22:2002;

DSTU EN 61851-23:2014;

DSTU EN 61851-24:2015;

DSTU EN 61439-1:2016

EMV

EN 61000-6-2: 2005; EN 61000-6-3: 2007 + A1: 2011

Nabíjacie porty

Nabíjacie porty (max. ks)

4 (2DC+2AC)

DC port

CCS Combo 2

CCS Combo 2

Výstupné napätie, V DC

150-1000

150-1000

Výstupný prúd, A

500A vrchol

500A vrchol

Účinník (pri 50% zaťažení)

> 0.97

Efektívnosť

> 94%

AC port

zásuvka/kábel

AC port (typ)

Typ 1

Typ 2

Maximálny výstupný výkon, kW

7

22

Výstupné napätie, V AC

230 ± 10%

400 ± 10%

Výstupný prúd, A

0-32

0-32

Všeobecný

Pracovná teplota, ˚C

-30 až + 50

Температура зберігання, ˚C

-30 až + 50

Relatívna vlhkosť

5% až 95% (bez kondenzácie)

Trieda ochrany IP

IP55 (umiestnenie: vnútri a vonku)

Rozmery max. (Š x V x H), mm

1300 x 2200 x 870

Hmotnosť, kg

600

Kapacita vlastnej spotreby:

– v pohotovostnom režime, W

100

– so zahrnutým antikondenzačným ohrevom, W

600

– so zahrnutým vetraním, W

300

Hladina hluku (pri plnom zaťažení), dB

<55

Iné

Interné rozhranie

OCPP 1.6

Autentifikačné / zúčtovacie systémy

RFID, mobilné aplikácie; výpočet podľa času / kW (podľa želania zákazníka)

Spojenie

Ethernet / UMTS (3G modem) / LTE 4G/Wi-Fi

Kompatibilita

Podľa DSTU EN 61851-1:2014

Prevencia

DC strana (výstup)

Kontrola izolácie

AC strana (výstup)

Ochranné vypínacie zariadenie (SPD)

Automatické vymikacie zariadenia

3VA2463-5HL32-0AA0 – circuit breaker 3VA2 IEC Frame 630 breaking capacity class M Icu=55 kA @ 415 V 3-pole, line protection ETU320, LI, In=630 A overload protection Ir=250 A…630 A short-circuit protection Ii=1.5…9x In nut keeper kit

Dĺžky káblov do 50 m s podzemnou inštaláciou

Cu – 2хN2XY-O 4х240 + N2XY-J 1х240
