nabíjacia stanica 240 kW
DC + AC nabíjacia stanica · 4 porty

Rýchlonabíjacia stanica 240 kW DC 2 × CCS2 + Type 2 + Type 1

Viacportová nabíjacia stanica UGV Chargers s výkonom 240 kW DC a dvoma AC portmi s výkonom 22 kW a 7 kW. Celkový výkon konfigurácie je 269 kW. Štyri nabíjacie porty v jednom zariadení umožňujú obsluhovať vozidlá s CCS Combo 2, Type 2 aj Type 1.

269 kW celkovo 240 kW DC 2 × CCS2 Type 2 · 22 kW AC Type 1 · 7 kW AC OCPP 1.6 RFID
Vyžiadať ponuku Technické údaje
✓ 2 × CCS Combo 2 ✓ Type 2 · 22 kW AC ✓ Type 1 · 7 kW AC ✓ IP54 · OCPP 1.6

Model: UGV-A269CG-C240C240T22J7-D-RMH

UGV Chargers UGV-A269CG-C240C240T22J7-D-RMH – rýchlonabíjacia stanica 240 kW DC
UGV Chargers · DC + AC
240 kW DC · 22 + 7 kW AC · 4 porty
✓ 240 kW DC celkovo
✓ 2 DC + 2 AC porty
✓ 150–1000 V DC
✓ Ethernet / 3G / 4G / Wi-Fi
Konfigurácia

240 kW DC + dva AC porty v jednej stanici

Model kombinuje dva DC porty CCS Combo 2 s AC káblom Type 2 a AC káblom Type 1. Podľa technickej špecifikácie je celkový výkon konfigurácie 269 kW: 240 kW DC + 22 kW AC + 7 kW AC.

01 / DC

240 kW DC · 2 × CCS2

DC časť stanice poskytuje celkový výkon 240 kW pre dva nabíjacie porty CCS Combo 2.

DC výkon 240 kW celkovo
DC porty 2 × CCS2
Napätie 150–1000 V DC
Prúd do 500 A špičkovo
02 / AC

Type 2 + Type 1

Dva integrované AC káble dopĺňajú rýchle DC nabíjanie o 22 kW Type 2 a 7 kW Type 1.

Type 2 22 kW AC
Type 2 napätie 400 V ±10 %
Type 1 7 kW AC
Type 1 napätie 230 V ±10 %
03 / GRID

Sieťové pripojenie

Pri projekte treba preveriť dostupný príkon, spôsob pripojenia a technické podmienky lokality.

Pripojenie 3P+N+PE / 3P+PEN
Napätie 400 V AC ±10 %
Vstupný prúd 462 A
Vstupný výkon 290 kVA
Model UGV-A269CG

Štyri nabíjacie porty v jednom stojanovom riešení

Stanica kombinuje rýchle DC nabíjanie cez dva konektory CCS2 s dvoma integrovanými AC káblami Type 1 a Type 2.

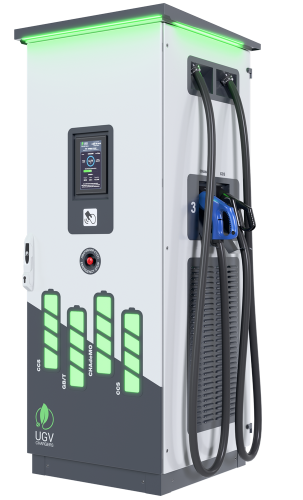

UGV Chargers 240 kW DC – 2 CCS2, Type 1 a Type 2 – predný pohľad
Predný pohľad · 2 × CCS2 + Type 1 + Type 2

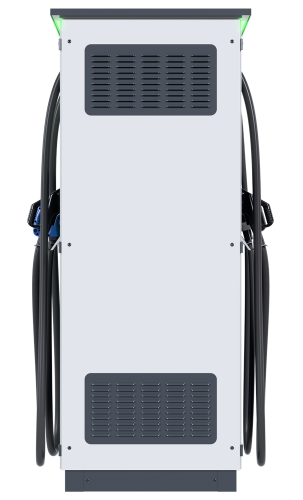

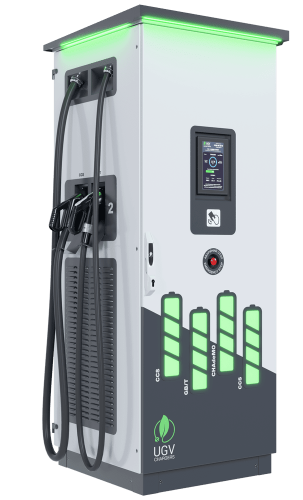

UGV Chargers 240 kW DC – 2 CCS2, Type 1 a Type 2 – bočný pohľad
Bočný pohľad · DC + AC konfigurácia
4 nabíjacie porty

DC a AC nabíjanie na jednej lokalite

Kombinované riešenie umožňuje prevádzkovateľovi ponúknuť rýchle DC nabíjanie aj samostatné AC porty v jednom zariadení.

✓
Port 1 · CCS Combo 2. DC · 150–1000 V · do 500 A špičkovo.
✓
Port 2 · CCS Combo 2. DC · 150–1000 V · do 500 A špičkovo.
✓
Port 3 · kábel Type 2. AC · do 22 kW · 400 V ±10 % · 0–32 A.
✓
Port 4 · kábel Type 1. AC · do 7 kW · 230 V ±10 % · 0–32 A.
Celková konfigurácia
240 kW DC + 22 kW + 7 kW AC
Celkový výkon 269 kW
DC porty 2 × CCS2
AC porty Type 2 + Type 1
Počet portov 4
Konzultovať konfiguráciu
Dynamické rozdelenie výkonu

240 kW DC sa dynamicky rozdeľuje medzi dva CCS2 porty

DC časť stanice pracuje s celkovým dostupným výkonom 240 kW. Tento výkon sa môže dynamicky prerozdeľovať medzi dva konektory CCS Combo 2 podľa aktuálnych požiadaviek pripojených vozidiel a konfigurácie systému. AC porty Type 2 22 kW a Type 1 7 kW sú samostatnou časťou tejto konfigurácie.

Dostupný výkon DC časti 240 kW DC
240 kW DC
UGV Chargers
CCS2 · Port 1 240 kW
aktívne nabíjanie
CCS2 · Port 2 0 kW
port pripravený
Type 2 22 kW AC
Type 1 7 kW AC
↔ Ilustračná animácia princípu dynamického rozdelenia DC výkonu. Zobrazené hodnoty sú príklady. Skutočný výkon jednotlivých CCS2 portov závisí od požiadaviek vozidiel a konfigurácie systému.
01 / 1 VOZIDLO

Výkon pre aktívny CCS2 port

Ak je aktívny iba jeden DC port, výkon nemusí byť pevne rezervovaný pre druhý nevyužitý CCS2 konektor.

02 / 2 VOZIDLÁ

Výkon sa rozdelí podľa potreby

Pri súčasnom nabíjaní dvoch vozidiel systém priebežne prispôsobuje rozdelenie dostupných 240 kW medzi oba CCS2 porty.

03 / DC + AC

DC a AC v jednej stanici

Dynamické rozdelenie sa týka DC časti s dvoma CCS2 portmi. AC porty Type 2 a Type 1 zostávajú samostatnou súčasťou konfigurácie.

Nainštalované nabíjacie stanice

Nainštalované rýchlonabíjacie stanice UGV Chargers

Pozrite si nainštalované vysokovýkonné nabíjacie stanice UGV Chargers v komerčných a verejných lokalitách.

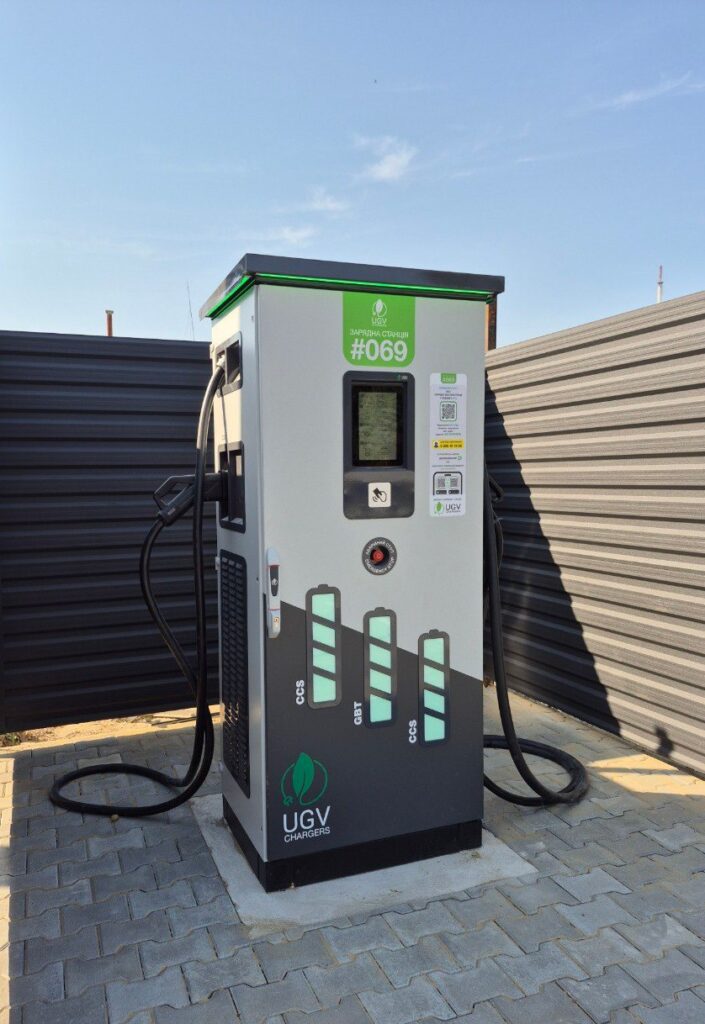

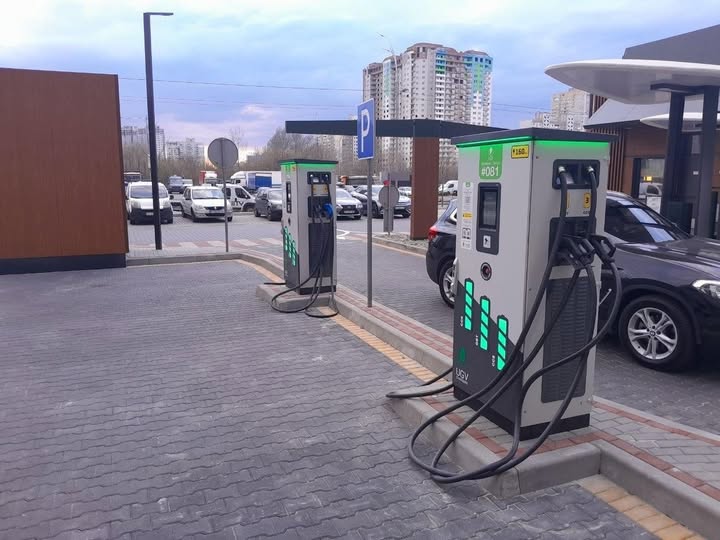

Nainštalovaná rýchlonabíjacia stanica UGV Chargers
Nainštalovaná DC stanica UGV Chargers

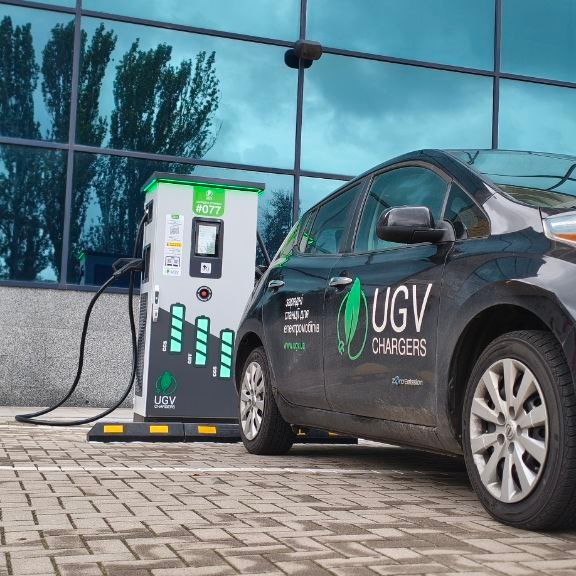

Nainštalovaná rýchlonabíjacia stanica UGV Chargers v komerčnej lokalite
Vysokovýkonná stanica UGV Chargers
Inštalovaná DC nabíjacia stanica UGV Chargers
Nabíjacia infraštruktúra UGV Chargers
DC nabíjacia stanica UGV Chargers v prevádzke
DC stanica UGV Chargers v prevádzke
Vysokovýkonná nabíjacia stanica UGV Chargers
Nainštalovaná stanica UGV Chargers
Použitie

Pre lokality, ktoré potrebujú rýchle DC aj AC nabíjanie

Kombinácia DC a AC portov je vhodná tam, kde sa stretávajú rôzne typy vozidiel a rozdielne časy parkovania.

FUEL

Čerpacie stanice

Rýchle DC nabíjanie doplnené o AC porty v jednej lokalite.

RETAIL

Obchodné centrá

Viac typov nabíjania pre návštevníkov s rozdielnou dĺžkou pobytu.

PARKING

Verejné parkoviská

Štyri porty v jednom zariadení pre spravované nabíjacie lokality.

FLEET

Firemné flotily

DC aj AC možnosti pre vozidlá s rôznymi nabíjacími štandardmi.

Smart charging

OCPP 1.6, RFID a vzdialená správa

Stanica podporuje OCPP 1.6 a môže byť pripojená k softvérovej platforme pre online správu. Technický podklad uvádza RFID, mobilné aplikácie a možnosť účtovania podľa času alebo energie podľa zvoleného riešenia prevádzkovateľa.

✓
OCPP 1.6. Integrácia do spravovanej nabíjacej siete.
✓
RFID. Autorizácia používateľov priamo na stanici.
✓
Mobilná aplikácia. Podpora používateľského prístupu cez softvérové riešenie.
✓
Ethernet / 3G / 4G / Wi-Fi. Viac možností dátového pripojenia.
Online prevádzka
DC + AC + OCPP 1.6
OCPP 1.6
RFID áno
Mobilné aplikácie podporované
Konektivita Ethernet / 3G / 4G / Wi-Fi
Softvér UGV Chargers
Ochranné funkcie

Ochrana DC aj AC nabíjacej časti

Technická špecifikácia uvádza samostatné ochranné funkcie pre DC a AC výstupy stanice.

DC / OUTPUT

DC strana

✓
Kontrola izolácie na DC výstupe.
AC / OUTPUT

AC strana

✓
Prúdový chránič / ochranné vypínacie zariadenie (RCD).
Projekt a inštalácia

Kombinovaná DC + AC stanica vyžaduje technické posúdenie lokality

Pred realizáciou treba preveriť dostupný elektrický príkon, spôsob napojenia, umiestnenie stanice, káblové trasy, parkovacie miesta a dátové pripojenie.

01

Analýza lokality

Počet miest, dopravný pohyb a plánované využitie.

02

Elektrický príkon

Overenie napájania 400 V a dostupnej kapacity siete.

03

Montáž

Príprava základu, prívodov a káblových trás.

04

OCPP a prevádzka

Nastavenie konektivity, autorizácie a softvérovej správy.

Technické údaje

UGV-A269CG-C240C240T22J7-D-RMH

Kombinovaná nabíjacia stanica UGV Chargers: 240 kW DC + 22 kW AC + 7 kW AC.

Základné parametre +
Výrobca UGV Chargers
Model UGV-A269CG-C240C240T22J7-D-RMH
Typ Stojanová DC + AC nabíjacia stanica
Celkový výkon 269 kW
DC výkon 240 kW celkovo
AC výkon 22 kW + 7 kW
Počet portov 4 (2 DC + 2 AC)
Rozmery skrine (Š × V × H) 800 × 2000 × 800 mm
Celkové rozmery (Š × V × H) 1300 × 2200 × 870 mm
Hmotnosť 600 kg
AC vstup +
Pripojenie do siete 3P+N+PE / 3P+PEN
Vstupné napätie 400 V AC ±10 %
Vstupný prúd 462 A
Vstupný výkon 290 kVA
Frekvencia 50 / 60 Hz
Účinník pri 50 % zaťažení > 0,97
DC porty +
DC port 1 CCS Combo 2
DC port 2 CCS Combo 2
DC výkon stanice 240 kW celkovo
Výstupné napätie 150–1000 V DC
Výstupný prúd do 500 A špičkovo na uvedenom DC porte
Účinnosť > 94 %
AC porty +
AC port 1 integrovaný kábel Type 1
Max. výkon Type 1 7 kW
Napätie Type 1 230 V AC ±10 %
Prúd Type 1 0–32 A
AC port 2 integrovaný kábel Type 2
Max. výkon Type 2 22 kW
Napätie Type 2 400 V AC ±10 %
Prúd Type 2 0–32 A
Prevádzkové podmienky +
Prevádzková teplota −25 až +50 °C
Skladovacia teplota −25 až +50 °C
Relatívna vlhkosť 5–95 %, bez kondenzácie
Stupeň krytia IP54
Max. rozmery (Š × V × H) 1300 × 2200 × 870 mm
Hmotnosť 600 kg
Hlučnosť pri plnom zaťažení < 55 dB
Vlastná spotreba +
Pohotovostný režim 100 W
So zapnutým antikondenzačným ohrevom 600 W
So zapnutou ventiláciou 300 W
Dynamické rozdelenie výkonu +
Riadenie DC výkonu dynamické rozdelenie dostupného výkonu medzi dva CCS2 porty
Princíp výkon sa prispôsobuje aktuálnym požiadavkám pripojených vozidiel a konfigurácii systému
Celkový DC výkon 240 kW
AC porty Type 2 22 kW a Type 1 7 kW sú samostatnou časťou konfigurácie
Komunikácia a autorizácia +
OCPP 1.6
Autorizácia RFID, mobilné aplikácie
Účtovanie podľa času / kWh podľa zvoleného riešenia
Konektivita Ethernet / UMTS 3G / LTE 4G / Wi-Fi
Kompatibilita podľa podkladu DSTU EN 61851-1:2014
Ochranné funkcie +
DC výstup kontrola izolácie
AC výstup prúdový chránič / ochranné vypínacie zariadenie (RCD)
Normy uvedené v technickej špecifikácii +
Bezpečnosť IEC 61439-2; IEC 62196-2
EMC EN 61000-6-2:2005; EN 61000-6-3:2007 + A1:2011
Ďalšie normy v podklade DSTU EN 61851-1:2019; DSTU EN 61851-22:2002; DSTU EN 61851-23:2014; DSTU EN 61851-24:2015; DSTU EN 61439-1:2016
Katalóg UGV Chargers

Ďalšie rýchlonabíjacie stanice

Porovnajte ďalšie výkony, konektory a konfigurácie DC nabíjacích staníc UGV Chargers.

FAQ

Rýchlonabíjacia stanica 240 kW DC + AC

Aký je celkový výkon tejto konfigurácie? +
Podľa technickej špecifikácie je celkový výkon 269 kW: 240 kW DC + 22 kW AC + 7 kW AC.
Koľko nabíjacích portov má stanica? +
Stanica má štyri porty: 2 × CCS Combo 2 pre DC nabíjanie, 1 × integrovaný kábel Type 2 s výkonom do 22 kW a 1 × integrovaný kábel Type 1 s výkonom do 7 kW.
Má každý CCS2 port výkon 240 kW? +
V dodanom technickom podklade je 240 kW uvedených ako celkový výkon DC časti stanice s dvoma CCS2 portmi. Preto na stránke neuvádzame 240 kW ako garantovaný samostatný výkon každého portu.
Aký je rozsah DC napätia? +
Pre oba CCS Combo 2 porty je v technickej špecifikácii uvedený rozsah 150 až 1000 V DC.
Ako funguje dynamické rozdelenie výkonu? +
Celkových 240 kW DC sa môže dynamicky rozdeliť medzi dva CCS2 porty podľa aktuálnych požiadaviek pripojených vozidiel a konfigurácie systému. AC porty Type 2 22 kW a Type 1 7 kW sú samostatnou časťou konfigurácie.
Podporuje stanica OCPP? +
Áno. Technický podklad uvádza protokol OCPP 1.6, RFID, mobilné aplikácie a dátové pripojenie cez Ethernet, 3G, 4G alebo Wi-Fi.
Je stanica vhodná na vonkajšie umiestnenie? +
Technická špecifikácia uvádza IP54, prevádzkovú teplotu −25 až +50 °C a použitie vo vnútornom aj vonkajšom prostredí. Konkrétne miesto treba posúdiť pri návrhu projektu.
Projekt DC + AC

Potrebujete kombinovať rýchle DC a AC nabíjanie?

Pošlite nám typ lokality, počet parkovacích miest a dostupný elektrický príkon. UGV Chargers preverí technické podmienky a pripraví vhodnú konfiguráciu pre váš projekt.

☎ +421 944 760 176 ✉ sales@ugv.sk ↗ www.ugv.sk
